在生物制藥、精細化工、食品飲料、電子化學品及化妝品等行業，對生產過程中的密閉性、潔凈度和安全性提出了高要求。全封閉層疊式板框過濾器（又稱多層板式過濾器）憑借其獨特的全封閉結構、高效的過濾性能、便捷的在線清洗（CIP）與滅菌（SIP）能力，成為這些行業實現高潔凈度液體過濾、保障產品質量與生產安全的理想選擇。然而，面對復雜的工藝要求和嚴格的法規標準，如何科學選型成為充分發揮設備效能、確保合規性的關鍵。下面將為您提供一份全面的全封閉層疊式板框過濾器選型指南，助您精準決策。
一、核心結構與選型價值

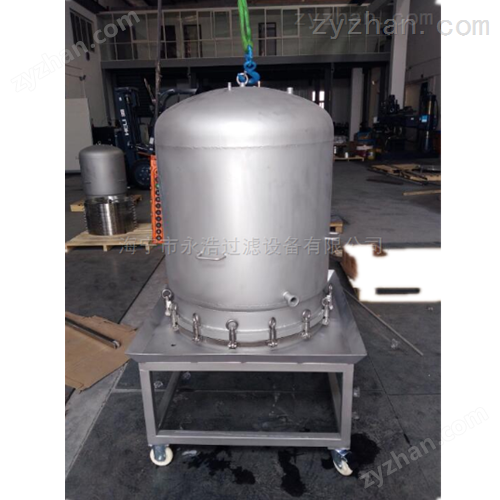

全封閉層疊式板框過濾器采用多組濾板和濾框交替層疊，通過中央拉桿和端板壓緊形成一個全封閉的過濾單元。物料從進料口進入，在壓力作用下穿過濾材（如濾膜、濾紙、濾布），固體顆粒被截留，潔凈濾液從出料口排出。其核心選型價值體現在：
1、全封閉設計，杜絕污染：整個過濾過程在密閉系統中進行，有效防止外界微生物、顆粒物污染濾液，同時避免操作人員接觸危險物料，保障安全。
2、高過濾效率，節省空間：層疊式設計在有限空間內提供了巨大的過濾面積，處理量大，占地面積小。
3、易于在線清洗與滅菌：支持CIP（在線清洗）和SIP（在線滅菌），滿足GMP、FDA等嚴格法規對衛生級生產的要求，減少批次間污染風險。
4、操作靈活，適應性強：可根據需要增減濾板數量以調整過濾面積，適應不同處理量和過濾精度要求。
5、降低運行成本：濾材（如濾膜）使用壽命長，更換方便，綜合運行成本較低。
正確選型是確保設備滿足工藝潔凈度、生產效率及合規性要求的基礎，直接關系到產品質量和生產成本。
二、關鍵選型參數：精準匹配工藝需求
選型時需重點關注以下核心參數，確保過濾器與您的物料特性、工藝要求及法規標準契合：
1、過濾面積：
決定設備處理能力的核心參數。需根據待處理液體的體積、固體含量及要求的過濾周期計算。層疊式設計通常提供從幾平方米到幾十平方米的過濾面積選擇。
2、過濾精度：
由濾材的孔徑?jīng)Q定，范圍可從微濾（0.1-10μm）到超濾（0.001-0.1μm）。需根據工藝對濾液澄清度、除菌或除顆粒的要求嚴格選擇。
3、工作壓力與溫度：
工作壓力：通常為0.1-0.8MPa，需滿足物料輸送壓力和過濾壓差需求。
工作溫度：需考慮物料的工藝溫度和濾材、密封件的耐溫范圍。對于高溫滅菌（如121℃SIP），設備材質和密封件必須耐受高溫。
4、物料特性：
液體性質：粘度、pH值、化學兼容性（與設備材質和濾材的兼容性）。
固體含量與顆粒特性：固體顆粒的大小、形狀、硬度影響過濾速度、濾餅形成特性及濾材選擇。
5、衛生等級與材質要求：
接觸物料部分材質：通常要求316L不銹鋼，表面粗糙度Ra≤0.8μm或進行電解拋光（EP）處理，確保易清洗。
密封件材質：常用硅橡膠、EPDM、氟橡膠等，需與物料和清洗/滅菌介質兼容。
6、CIP/SIP能力：
需明確是否需要進行在線清洗和滅菌，以及清洗/滅菌的工藝參數（如溫度、壓力、時間、介質）。
三、系統配置與功能選擇
針對高潔凈度和自動化需求，以下配置和功能至關重要：
1、濾板與濾框材質：
除316L不銹鋼外，對于強腐蝕性物料，可考慮哈氏合金、鈦材等特殊材質。
2、濾材類型：
濾膜：精度高，適用于除菌、澄清過濾，如聚醚砜（PES）、聚偏二氟乙烯（PVDF）、混合纖維素酯（MCE）膜。
濾紙：適用于一般澄清過濾，成本較低。
濾布：適用于粗濾或預過濾。
3、壓緊方式：
手動壓緊：適用于小型、間歇操作設備。
液壓壓緊：壓力均勻，密封可靠，適用于大型、自動化設備。
氣動壓緊：動作迅速，適用于需要頻繁開關的場合。
4、自動化控制系統：
PLC+觸摸屏控制：實現自動壓緊、進料、過濾、洗滌、吹干、卸料等程序，實時監控壓力、溫度等參數，記錄生產數據，符合GMP數據完整性要求。
壓力傳感器：監控進出口壓力，判斷濾材堵塞情況，提示清洗或更換。
5、取樣與排氣功能：
配備取樣閥，便于在線取樣檢測濾液質量。
排氣閥用于排除系統內空氣，確保過濾效果。
6、安全聯鎖：
設備運行時無法打開，防止誤操作造成危險或污染。
四、選型流程與注意事項
1、需求分析：詳細描述物料特性（成分、粘度、pH、溫度）、處理量、過濾精度、衛生等級、CIP/SIP要求等。
2、確定過濾面積：與供應商溝通，提供物料樣品進行過濾試驗，確定合適的過濾面積和濾材類型。
3、選擇材質與密封：根據物料腐蝕性和滅菌要求，確定接觸物料部分的材質和密封件材質。
4、評估自動化水平：根據生產規模和人員配置，確定手動、半自動或全自動控制。
5、考慮驗證支持：對于制藥和生物技術應用，供應商需提供設備驗證支持文件（如DQ、IQ、OQ方案）。
6、成本效益分析：綜合考慮設備采購成本、濾材消耗成本、運行維護成本及生產效率提升帶來的收益。
全封閉層疊式板框過濾器的選型是一個專業性強的過程，需要深入理解工藝需求、物料特性及法規要求。選擇一款合適的全封閉層疊式板框過濾器，將顯著提升您的生產工藝的潔凈度、安全性和效率，為產品質量提供堅實保障。
